精密ツール

Our Precision Tools are coming to Android. We have a roadmap of our expected release dates for these tools here.

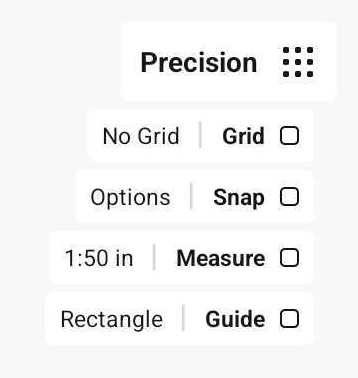

If you tap the Precision button on the canvas, you’ll see a couple of options expand beneath the menu - Grid, Snap and Guide.

グリッド

グリッドは便利な下敷きのようなもので、視覚的なガイドになるだけでなく、グリッド描画ガイドの「スナップ」や「位置揃え」と組み合わせてインタラクティブに使うこともできます。グリッドのオン／オフを切り替えるには、「精密」の下にある「グリッド」をタップします。グリッドボタンの隣にあるグリッド名が表示されたラベルをタッチすると、「ワークスペース」メニューが開いて新しいグリッドを選択できます。

グリッドタイプ

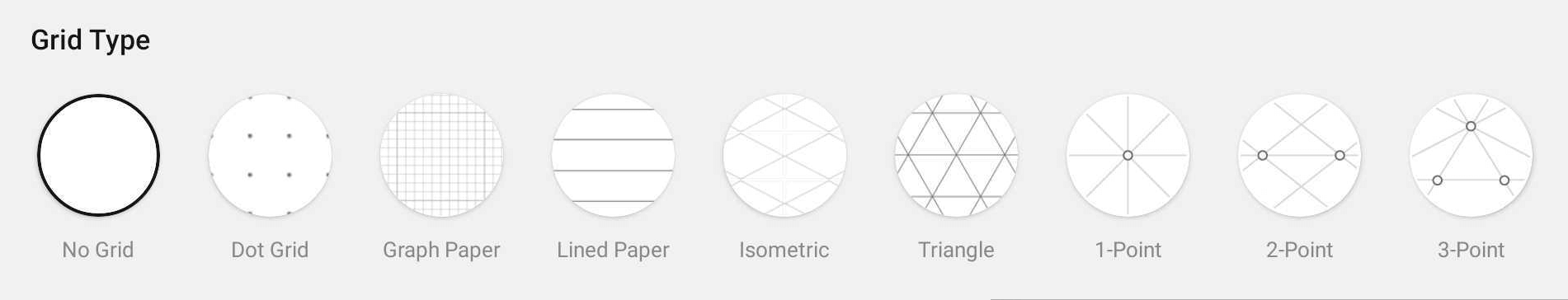

コンセプトには5種類の基本グリッドと3種類の遠近グリッドがあります。基本グリッドには「ドット」、「方眼紙」、「罫線用紙」、「等尺」、「三角方眼紙」、遠近グリッドには「1点透視」、「2点透視」、「3点透視」があります。「ワークスペース」メニューの一覧から、グリッドを選択します。リストを左右にスクロールすると、すべてのオプションにアクセスすることができます。グリッドを編集したり、グリッドのプリセットを選択するには、使用中のグリッドをタップするか、「グリッドを編集」ボタンをタップします。

「ワークスペース」メニューにあるリストからグリッドを選択します。グリッドの編集またはグリッドのプリセットを選択するには、使用中のグリッドをタップするか、「グリッドを編集」ボタンをタップします。

5種類の基本グリッドには以下の編集オプションがあります。

プリセット – あらかじめ用意されたさまざまなグリッドが選べます。
間隔 – 主線/点の距離を調整します。
分割数 – 主線の間のマス目の数を設定します。「1」に設定すると、主線のみが表示されます。方眼紙と罫線用紙グリッドで設定可能です。
線幅 - グリッド線の太さを設定します。
カラー – キャンバスに合わせた自動カラーを選択するか、カスタムカラーを選択します。
不透明度 - グリッドの不透明度を設定します。このオプションは、カスタム色の使用時に選択可能です。
方向 – グリッドの向きを横長／縦長に設定します。罫線用紙を縦書きにしたい時などに便利です。罫線用紙、等尺、三角方眼紙グリッドで設定可能です。
アートボードに限定 – 選択すると、グリッドがアートボード内のみに表示されます。キャンバスにアートボードを設定している場合のみ設定可能です。

グリッドの単位は「ワークスペース」メニューで選択した単位に合わせて表示されます。

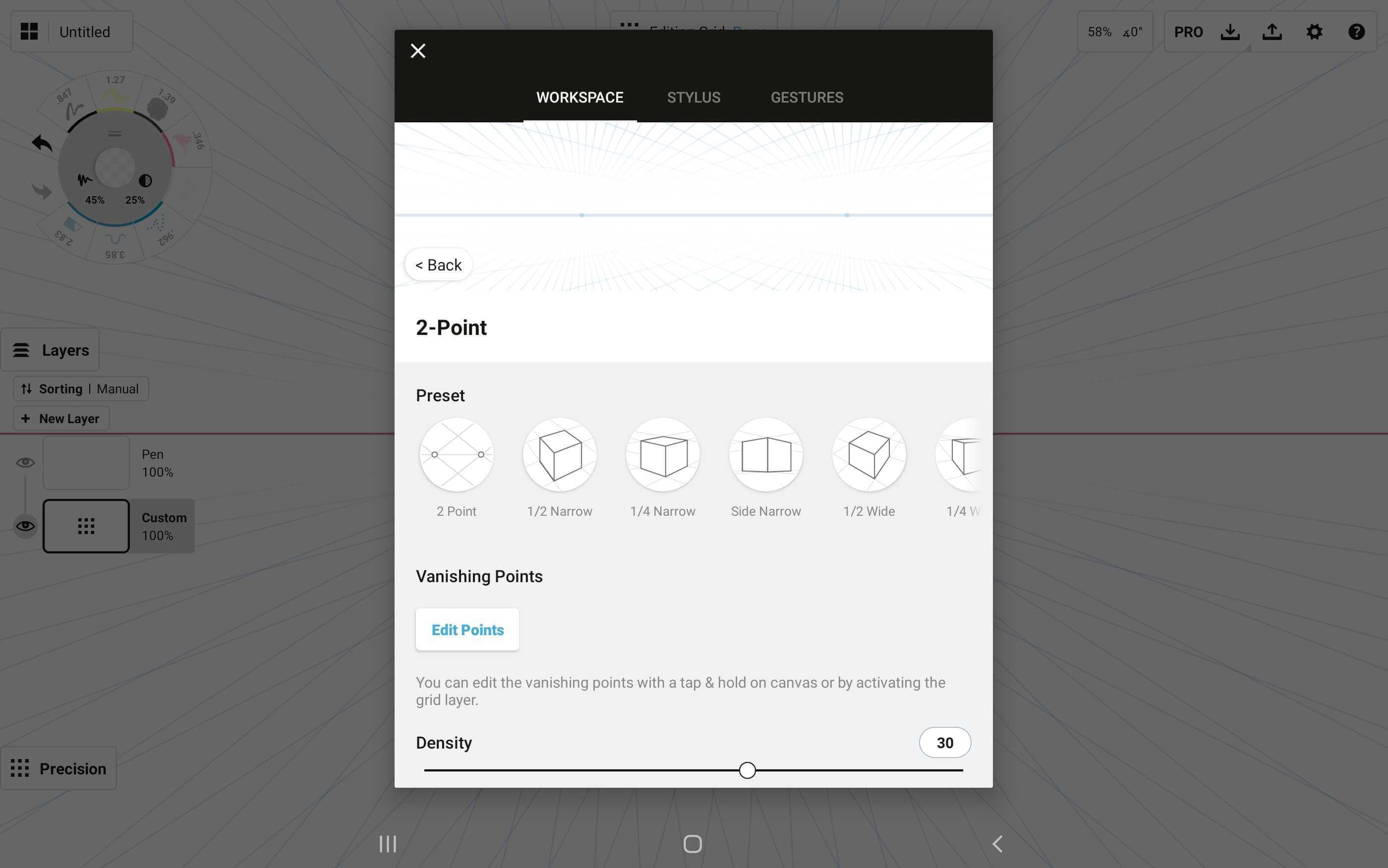

遠近グリッドの編集オプションは多少異なります。

プリセット - あらかじめ用意されたさまざまな遠近グリッドから選ぶことができます。プリセットをタップすると有効になります。
消失点 - このボタンをタップするとキャンバスが表示され、消失点の移動やグリッドの調整を行うことができます。また、消失点を長押しするか、グリッドレイヤーを有効にすることで、いつでもキャンバス上でグリッドを編集することができます。
密度 - グリッドに表示される消失線の数を選択します。
線幅 - グリッド線の太さを設定します。
カラー - キャンバスに合う色が調整される自動カラーまたはカスタムカラーを選択します。カスタムを一度タップすると使用中の色が選択され、再度タップするとカラーホイールが開き新しい色を選択することができます。
不透明度 - グリッドの不透明度を設定します。このオプションは、カスタム色の使用時に選択可能です。
方向 - グリッドの向きを画面に合わせるための設定です。初期設定では、グリッドはデッサン作成時のデバイスの向きと同じ方向に作成されます。
Confine to Artboard - Check the box to only show grid lines inside the artboard if there is one configured on canvas. This is a universal setting that applies across all grid types.

キャンバス上でのグリッド編集

グリッドは、キャンバス上で編集することもできます。グリッド編集モードに入るには、「レイヤー」メニューでグリッドレイヤーを有効にします。遠近グリッドでは、消失点を長押しすることで、グリッド編集を有効にすることもできます。グリッドレイヤーが有効になっている間は、キャンバスのズームやパンは通常通り動作しますが、グリッドの編集も可能になります。

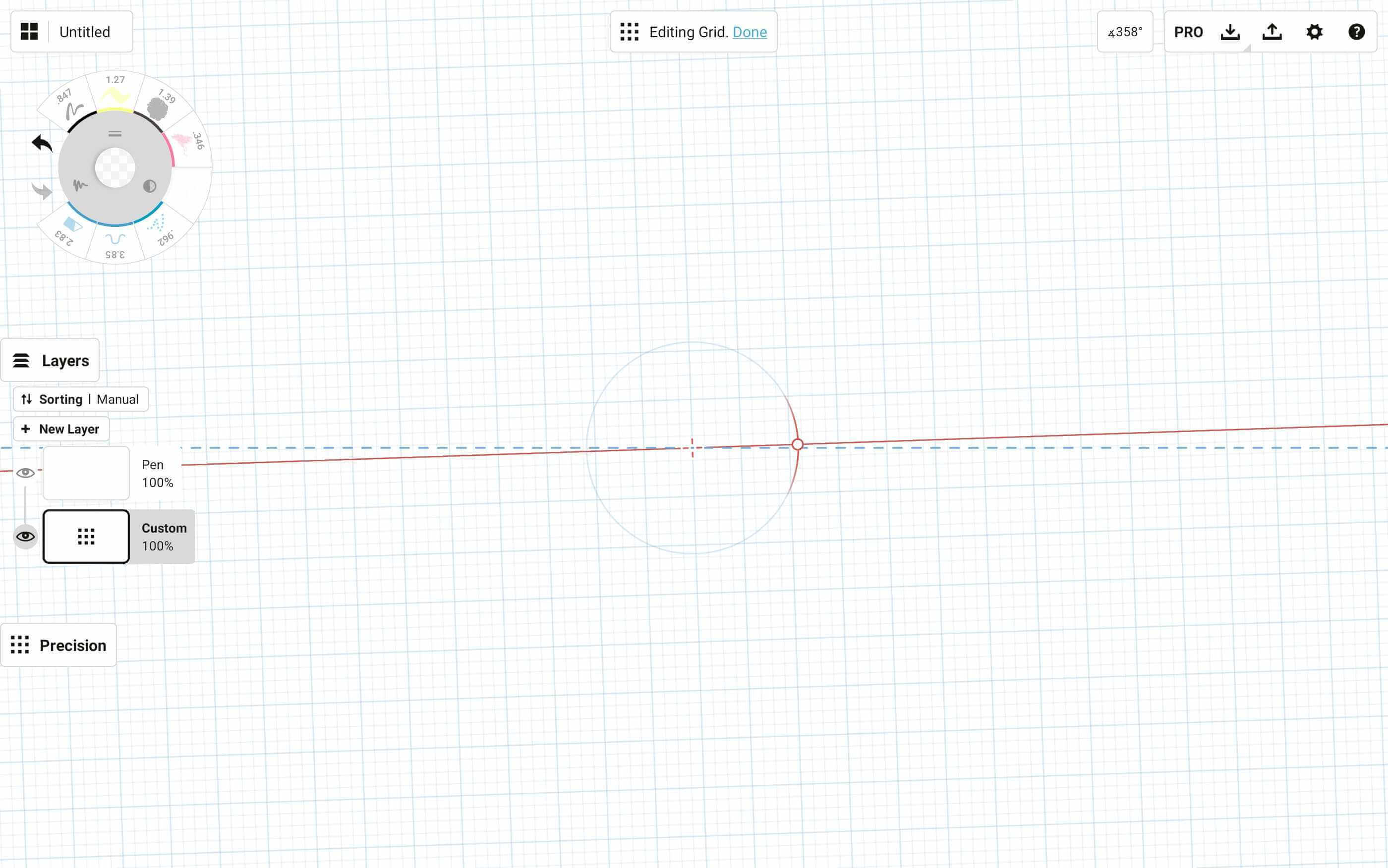

すべてのグリッドには回転ハンドルがあり、グリッドを特定の角度に設定することができます。ハンドルをドラッグすると、スナップのターゲットラインが45度ごとに表示されます。スナップのターゲットラインが表示されている間にハンドルを離すと、その角度にスナップします。ターゲットラインが消えるまでハンドルを動かさずにしておくと、スナップターゲットに近い指定角度を設定することができます。グリッドを回転すると、ステータスバーに回転角度が表示されます。数値を長押しすると、直接編集することができます。

グリッドを移動するには、地平線の中心にある十字線からグリッドをドラッグするか、地平線を直接ドラッグします。

遠近グリッドでは、すべての消失点をドラッグして移動することができます。消失点はタップすると有効になり、複数の消失点を同時に有効にすることができます。消失点を有効にすると、選択対象を調整するのと同じように、1本指でパンしたり2本指で移動することができます。グリッドを拡大・縮小するには、すべての消失点を選択肢してから、2本指で拡大・縮小します。

編集モードを終了するには、キャンバス上で編集操作以外の場所をタップするか、別のレイヤーを有効にするか、「完了」をタップします。

スナップ

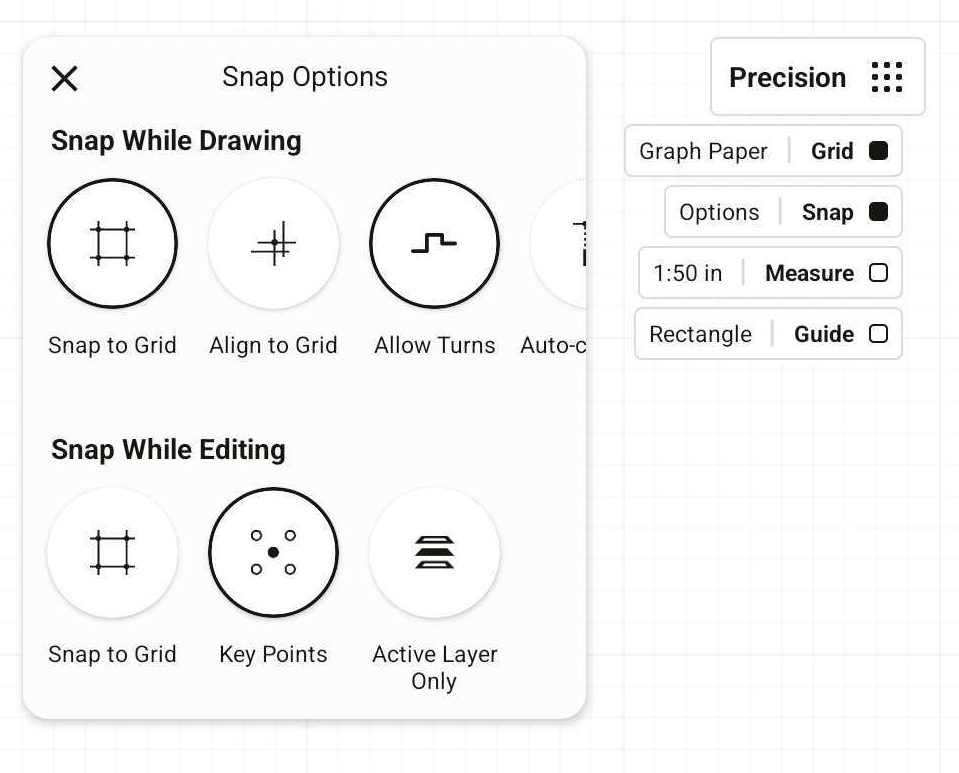

There are two ways to use Snap in Concepts: live snapping while drawing, and snapping while editing. You can customize these options in the Precision menu - tap Snap to turn it on/off, tap Options to change the snap settings.

描画中にスナップ

There are three types of Snap guides for drawing: Snap to Grid, Align to Grid and Autocomplete. There is also an Active Layer Only option. These Snap guides can help you to draw straight lines according to a grid's directional set, create precise floor plans or style patterns.

グリッドにスナップ

このオプションを有効にすると、すべてのストロークは、最も近いグリッド線の上部に引き寄せられます。すべてのブラシの動きは維持されるので、傾き、速度、筆圧を使ってストロークに強弱を加えることができます。

ワイヤーブラシと固定幅ブラシは、少ない制御点でクリーンな線を引くことができます。SVG や DXF ファイルをきれいに書き出したいときには、ぜひこれらのツールをお試しください。

グリッドに位置揃え

このオプションは、ストロークをグリッド線の方向に合わせて揃えますが、グリッドにスナップはしません。グリッドの方向性の制約を利用して、すばやく正確にスケッチしたいときに便利なオプションです。

回転を許可

このオプションを有効にすると、「グリッドにスナップ」や「グリッドに位置揃え」を使って描画しながら回転することができるようになります。スタイラスペンを持ち上げずに直線を描く方が簡単な場合がありますが、このオプションならそれが可能になります。「回転を許可」が有効の場合でも、同じ線を行ったり来たりすることは可能です。

オートコンプリート

Connects start and end points of your strokes. You may see small circles appear showing you possible points to connect to - tap one if it’s useful, or ignore them if not. Autocomplete can be used together with Snap to Grid and Align to Grid. In that case the strokes can snap to any strokes intersecting with the trajectory of the stroke.

使用中のレイヤーのみ

This option only applies to autocomplete. Activate this option to only snap to lines on the currently active layer.

編集中にスナップ

When you Select a previously drawn stroke, you can adjust it using Snap. The Snap points are:

With single-stroke selections, Snap points are the beginning and end points of any given line and to the four corners and the center point.
If the stroke is drawn with Snap to Grid, the apexes work as Snap targets as well.
複数のストロークを選択した場合、スナップは四隅と中点に適用されます。
When used with Shape Guides, Snap applies to the handles and the center point.

「グリッドにスナップ」のオプションを選択した場合、選択対象のキーポイントをグリッドにスナップすることもできます。「使用中のレイヤーのみ」を有効にすると、使用中のレイヤー上のストロークのみにスナップすることができます。

スナップとグリッドを使って描画する

スナップを使って描画する場合、グリッドごとに決められた方向にのみ描画することができます。

ドットグリッド - スナップ: 水平方向と垂直方向の線のみ。位置揃え: 水平方向、垂直方向、45度の斜線。

方眼紙 - スナップ: 水平方向と垂直方向の線のみ。位置揃え: 水平方向と垂直方向の線および45度の斜線。

罫線用紙 - スナップ: 水平方向と垂直方向の線のみ。位置揃え: 水平方向と垂直方向の線および45度の斜線。

等尺グリッド - スナップ・位置揃え: 60度の斜線のみ。

三角方眼紙 - スナップ・位置揃え: 60度の斜線のみ。

1点透視 - 位置揃え: 水平方向と垂直方向の線、および地平線上の1つの消失点に向かうパース線。

2点透視 - 位置揃え: 垂直方向の線、および地平線上の2つの消失点それぞれに向かうパース線。

3 Point Perspectice - Align: draw perspective lines only that direct toward any of the three vanishing points on the canvas.

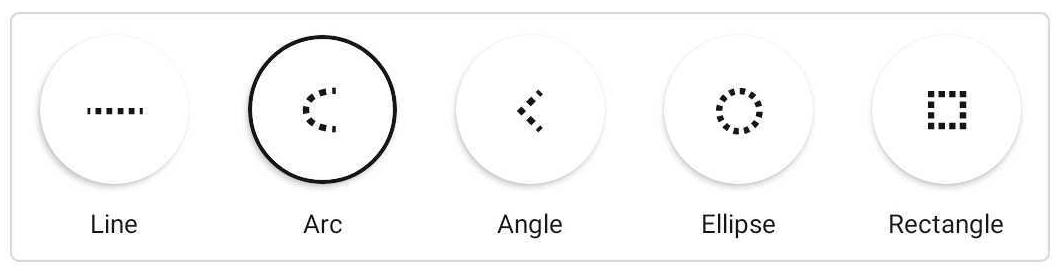

図形定規

The Shape Guides are your design-sketching friend. The Shape Guides give you precision control over every edge and radius you draw. Use them to sketch partial or complete perfect shapes, and adjust them to any size, shape or angle.

図形定規を有効にすると、さまざまな機能が表示されます。

定規自体の図形: グレーの境界線は使用中のブラシの太さをを反映し、また図形をトレースすることで塗りつぶされる領域を示します。任意の画面上でトレースすると図形を描きます。
定規のサークルまたはつまみ: つまみをタッチして左右に引くと、動きに合わせて図形が伸び縮みします。
The crosshairs. Located at the center of the guide, tap+drag the crosshairs to move the entire guide without altering it. If you double-tap the crosshairs, each guide will respond with a special function:
- 直線定規は,、引いたストロークをつまみの間に収めます。
- 円弧ツールは、完全な半円を描きます。
- 角度ツールは、90度にスナップします。
- 円形ツールは、完全な正円を描きます。
- 長方形ツールは、完全な正方形を描きます。

To rotate a shape guide or any selection to an angle, tap the angle field in the status bar at the top of the canvas and a keyboard will appear. Type in a custom value and confirm your choice. The selection will rotate in a clock-wise direction.

The Shape Guides are really powerful when combined with Measure. If you have both enabled, you can draw lines and other shapes with precise measures and angles. You can see the Measure labels on your guide and tap them to stick them to your plan. (As long as Measure is active, they’ll export with your plan, too.) Tap+hold them to edit the values via keyboard.

You can also use Shape Guides to create measurements labels that aren't attached to a stroke or group for more general use, like adding a scale indicator on the drawing. To do this, just tap the measurement and it will stay on your canvas. You can Select the label and move it around, and scale it like any other stroke.

計測

In Concepts, all the strokes, selections and imported items have measurements attached to them. These measurements are not visible on canvas by default, but they can be exposed by enabling the Measure option in the Precision menu. When measurement is enabled, a Measurement-layer will appear in the layer list.The units and Scale used in the drawing are based on your current app Settings. You can choose between Metric, Imperial and Digital unit systems depending on what you prefer.

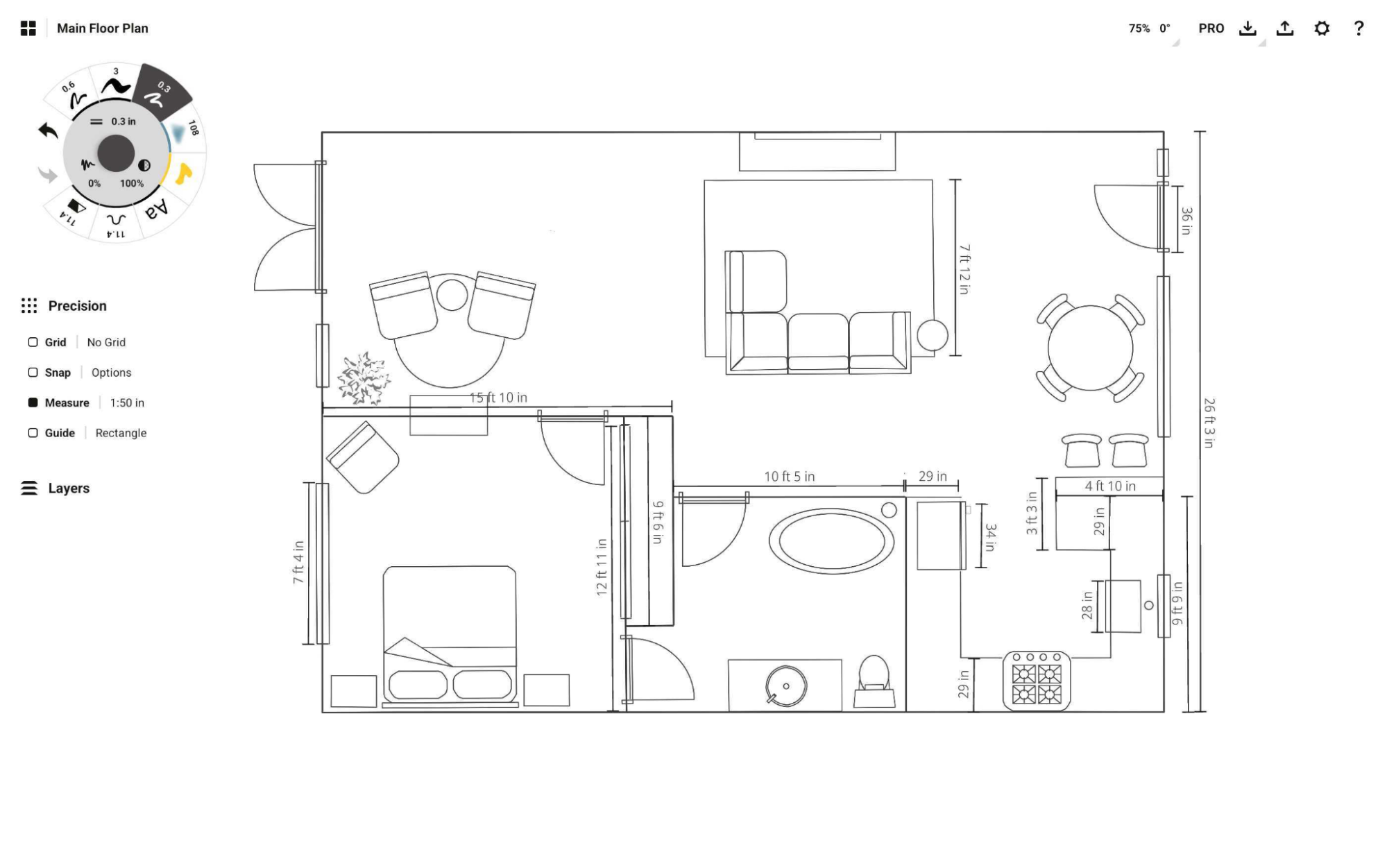

寸法ラベルを使った間取り図の例

When you draw a stroke with the Measure enabled, you can see a live measurement attached to it and showing the exact length or area of the stroke. To keep those measurements on screen, tap the measurement label to "stick" it to the canvas. You can Select a measurement label with Item Picker or Lasso to flip, mirror or otherwise adjust its positioning on the canvas. If you’re a leftie, you can change the side which the labels appear, in the settings. Note that labels will only appear and Export with your drawing while Measure is active.

Select a stroke and then tap+hold a measurement label to enter a custom length. It will change the length of your line to be the value you entered. You can also change the length of the selection by tap+holding the length indicator up in the status bar.

Tap+hold+drag a measurement label to reposition it along your drawn line.

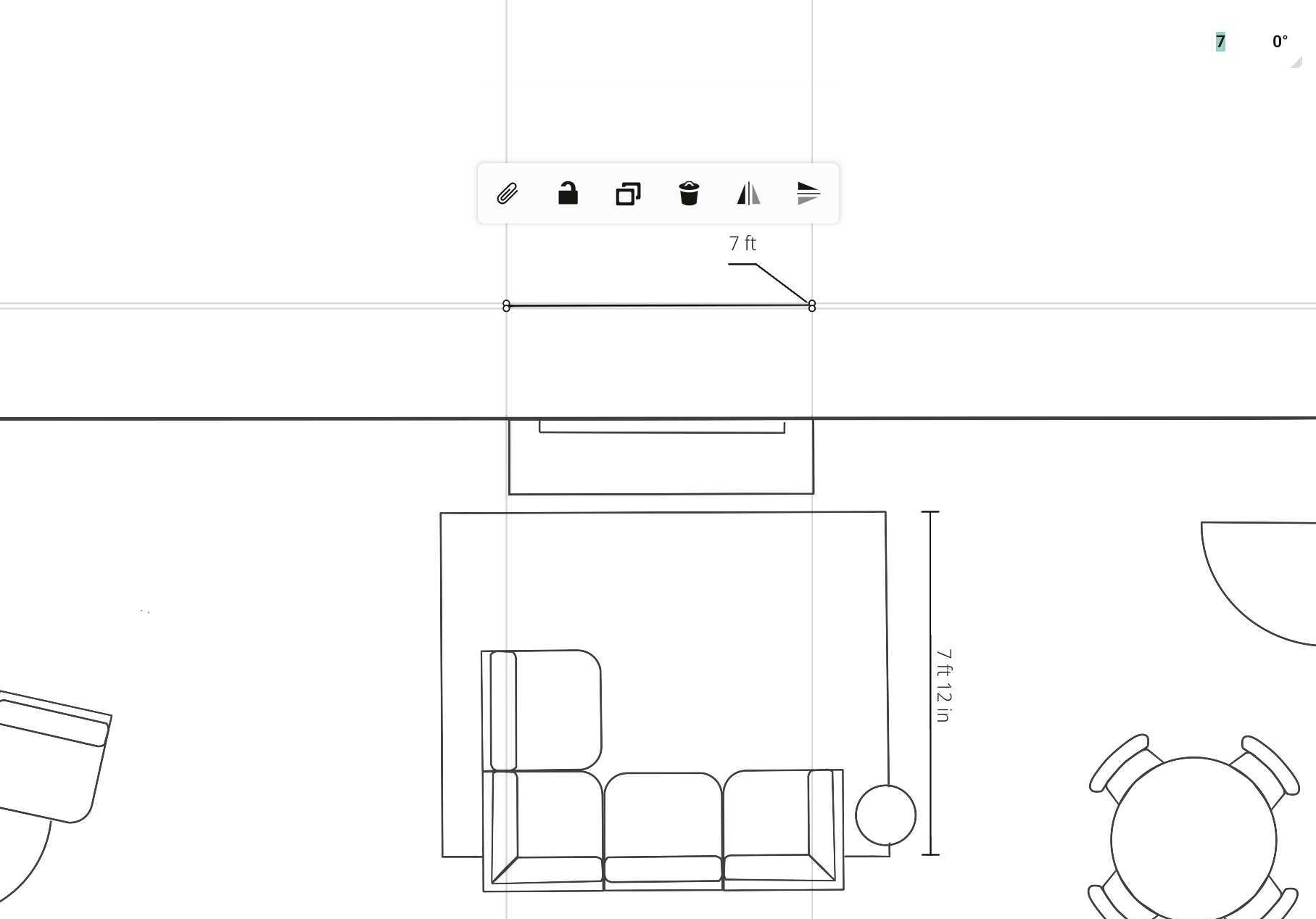

Entering a custom measurement value for a selected stroke.

Measure is also useful when working with the Shape Guides to help your design plans retain exact dimensions. Enter a custom value with a tap+hold on the measurement label , and the entire guide will adjust to your value. Specify the length of the side of a rectangle, and the rectangle will adjust accordingly. Tap+hold the radius of your circle and enter a value, and the circle will adjust likewise. The same applies to any value of any shape guide, including angles.

You can also create static labels (i.e measurements that aren’t attached to any stroke in your drawing). Read more in the Shape Guides section.

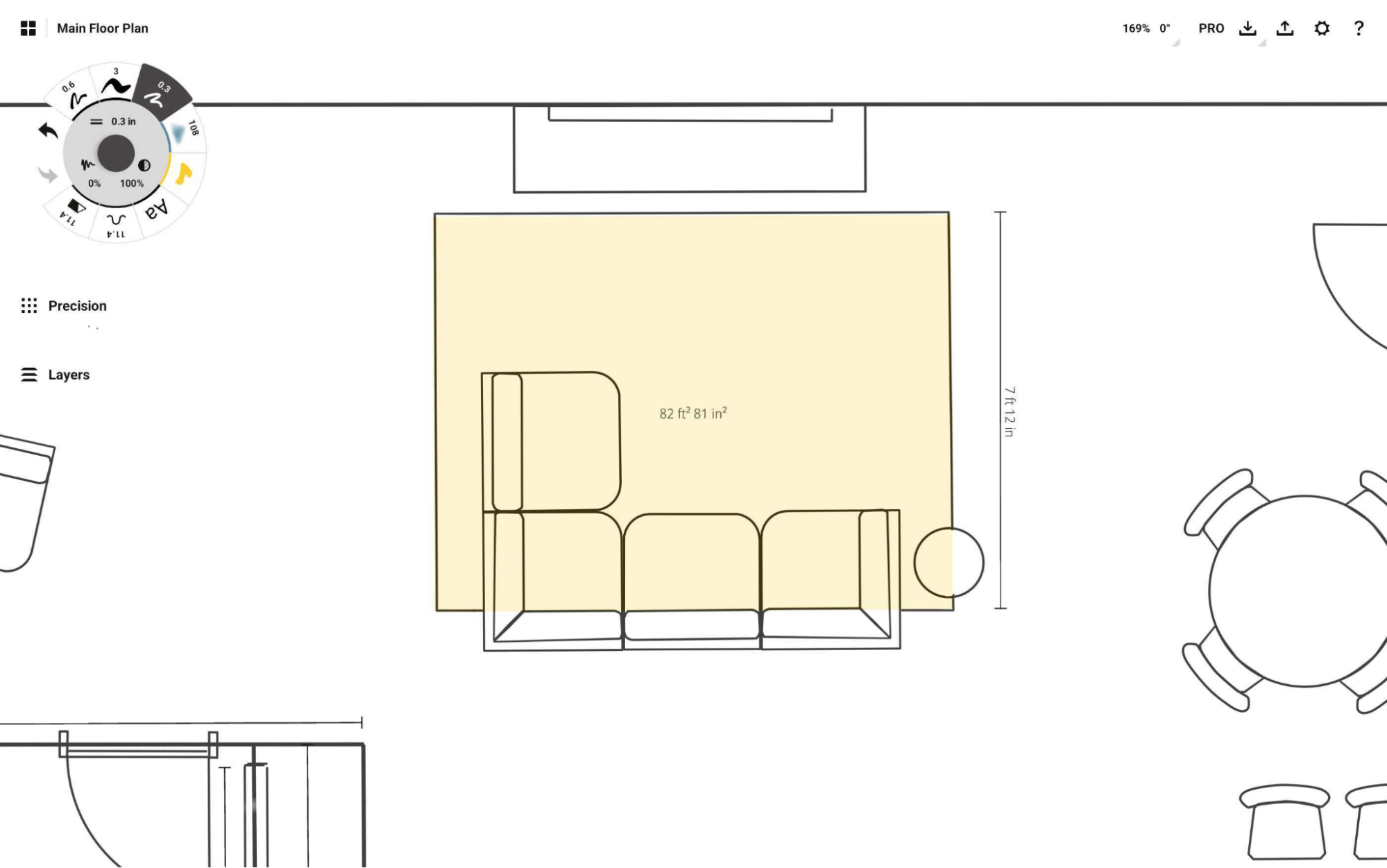

Area Measurement

The Fill tool is different from all the other brushes in terms of the measurements shown. While other strokes show you the length, the Fill tool shows you the area as well. Use this to estimate material consumption in your renovation plans or quickly check the size of a certain area in your garden plan. When drawing, the area measurement appears in the center of the fill. Once the fill is finished, tap on the measurement to save it on canvas.

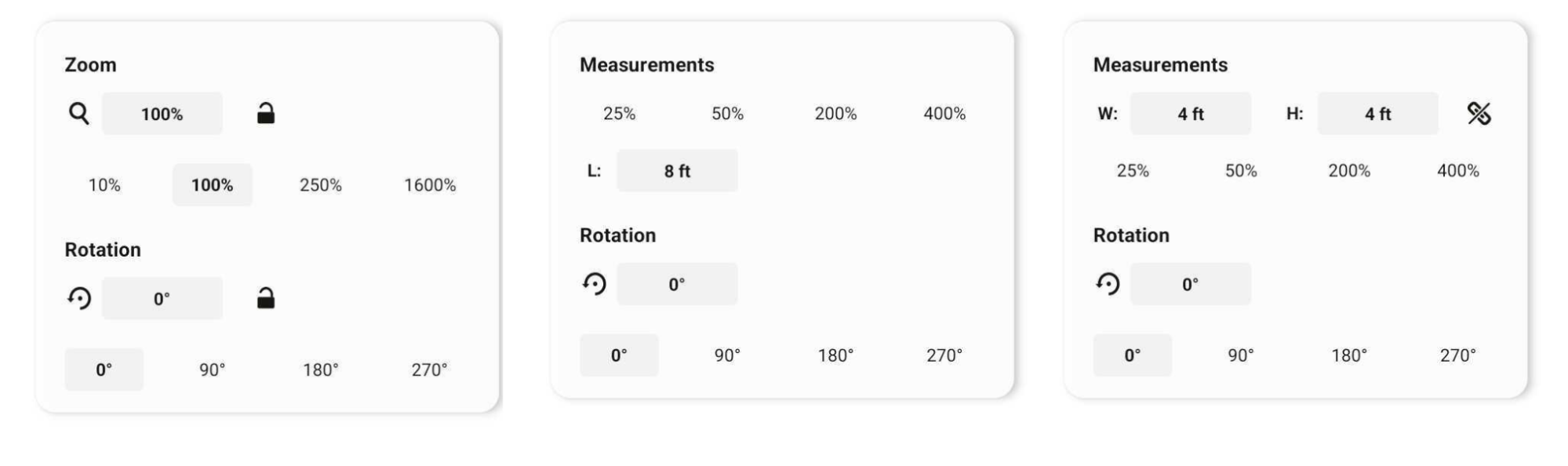

計測値のポップアップ

Various relevant measurement statuses. The Measurement Popup gives you quick access to relevant, available measurement workflows. This includes zoom, rotation, and length / width / height values as applicable to your canvas or selections.

On the Status Bar, you'll see a field stating your current relevant zoom, rotation and selection status. Tap on this field to open the Measurement Popup. Here you can quickly access zoom and rotation presets for your canvas or selection, lock and unlock canvas zoom and rotations, and use the fields to control a selection's dimensions.

With a single stroke selected, you’ll see the length, width, height and rotation of the stroke. With multiple strokes or an image selected, you’ll see the width, height and rotation of the selection. With a fill stroke selected, you’ll see the width, height, length, area and rotation of the selection. You can also choose to lock/unlock the relation of width and height when adjusting the values - tap the lock to toggle.

The values in the popup can be inline edited with a tap. Enter measurements in any units and they will be automatically converted to match the document units you have selected in the Workspace Settings. You can also enter percentages and the app will calculate the matching values for you. The selections can be scaled or rotated by tapping the presets on the measurement and rotation sections; additionally, you can customize the presets to your preferred choices by tap+holding a preset.

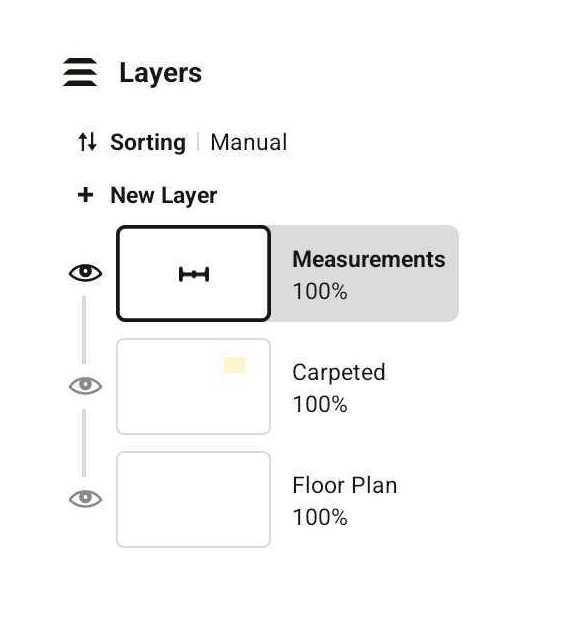

Measurement Layer

When Measure is activated, you’ll see real-world measurements appear beside your strokes and a Measurement layer in your layer list. You can move this layer up and down, as with any other layer to change its visibility. The measurement layer allows static measurement (i.e. measurements that are not associated to any strokes) to live in its own layer.

スケール

Scale is a multiplier that defines how big an object is in real life as compared to its size on screen. Popular scales for model airplanes, for example, are 1:24 or 1:72 which indicates that the drawing is 1/72nd of the real size.

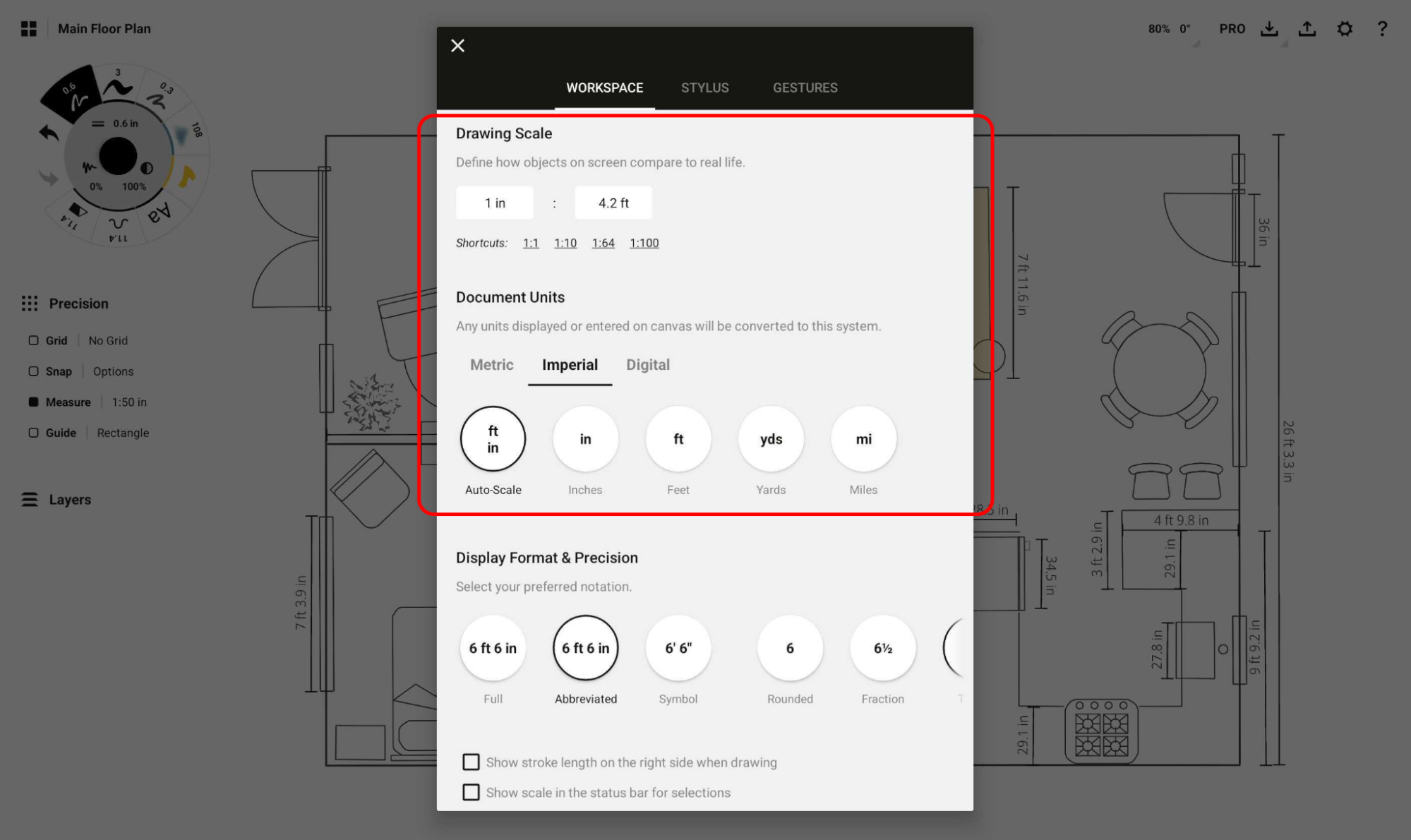

A giant part of the app's Precision toolset that affects every tool and guide in the app, you can set your Drawing Scale and Units by touching the ratio / units button to the side of Measure. You can also access it from the Settings gear on the status bar.

The Workspace tab of the Settings menu will appear - find Drawing Scale and tap one of the popular scale shortcuts or enter your own scale. Be sure to set your Units at the same time, just below Drawing Scale, or it will revert to your Units set.

From this point onward, all tool and measurement values will appear according to this scale, so don’t be surprised when a pen set to 2 points is suddenly .015 inches. Your tool presets will be the same as you’ve set, but the units will display as converted.

インポートした図面や写真にスケールを設定する方法

To set scale in a project, you need one accurate measurement of your real space. Take out your tape measure or ruler, and measure one actual length of a wall or section represented on your plan. It doesn’t matter which one it is, so long as it’s clear and easy to mark on your screen.
Import your photo or plan onto your canvas. (A helpful, in-between step is to lower the opacity of your image (see Layers) so you can see your tools and drawing easily.)
Turn on Precision, and activate Measure.
Activate the Line guide, and align the handles on your plan to the same segment of wall or other item that you measured in real life. It helps to double-tap the crosshairs at the center of the Line guide, to contain the boundaries of the line to your measurement when you draw.
Tap the 1:1 ratio beside Measure. You’ll notice the values under Drawing Scale have been filled in with the current length of the Line guide according to your current units, scale and zoom level.
Enter your real-life measurement in the second field, and tap anywhere to dismiss the menu. Now when you look at the ratio beside the Measure button on canvas, you’ll see a new ratio - 1:your-new-calculated-value. This will remain the same regardless of zoom level, and regardless of how much you shrink or expand your Line guide.

For a fully illustrated tutorial on setting scale, check out Scale and Measurement in Concepts.
